室外照明系統的雷擊和電涌保護-點擊查看--易造防雷

室外照明系統的雷擊和電涌保護,室外照明可以安裝在建筑物的外墻和露天場地。在上述情況下，都必須考慮室外照明是位于防雷分區LPZ0還是防雷分區LPZ0。在LPZ0區中，室外照明可能遭受直接雷擊、其脈沖電流接近整個雷電流，全部區域都受到雷擊的威脅。在LPZ 0g區中，有防護直接雷擊的保護，不過，由于脈沖電流為部分甚至是整個雷擊電流，全部區域也受到雷擊的危脅。

室外照明系統的雷擊和電涌保護-接地導線

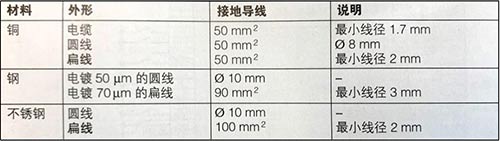

表9.2.1 接地導線的zui大尺寸，用于LPZ 0_Z區中照明電燈桿的互連，和與建筑物的接地系統的連接

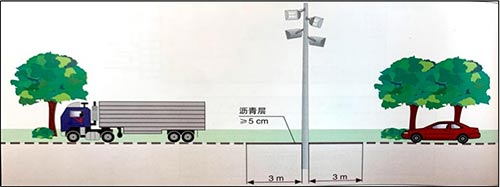

圖9.2.1 絕緣照明電燈桿與周圍的絕緣，以減少雷擊時的接觸電壓

室外照明系統的雷擊和電涌保護,防雷分區LPZ 0中的照明電燈桿，必須在地下做接地保護，并且通過接地線和建筑物的接地系統相連接。關于使用材料的尺寸及截面積，我們建議采用 IEC62305-3(EN62305-3)中的“表7”的要求。表9.2.1是其中的節錄，很實用。使用的材料還必須根據可能的腐蝕情況進行選擇。

減小由于直接接觸或跨步電壓而發生雷擊風險的措施，根據具體情況而定。例如，依據IEC62305-3(EN62305-3)，減小接觸電壓的措施，應在照明燈電線桿周圍3m范圍內，要求至少要有5cm厚的瀝青層或15cm厚的砂礫(圖9.2.1)。

室外照明系統的雷擊和電涌保護,同樣，在IEC62305-3(EN62305-3)中，也提到減小跨步電壓的措施，如電勢控制。這里，在照明電燈桿周圍，按照距離1.0m、4.0m、7.0m以及10.0 m，相應安裝四個深度為0.5 m、1.0m、1.5m以及2.0m的環形接地體這些環形接地體相互間的交角為90°彼此間通過連接導線連接，并與照明燈桿連接。(圖9.2.2)以下所述類型的電涌保護器適合安裝適合在防雷分區LPZ OA- LPZ 1或LPZ OB- LPZ 1的邊界上。

室外照明系統的雷擊和電涌保護-電燈桿

圖9.2.2 用于照明電燈桿，減少雷擊時出現的跨步電壓的電勢控制

（未完待續）
